履帶式起重機-履帶吊的取物裝置之-起重真空吸盤結構及工作原理

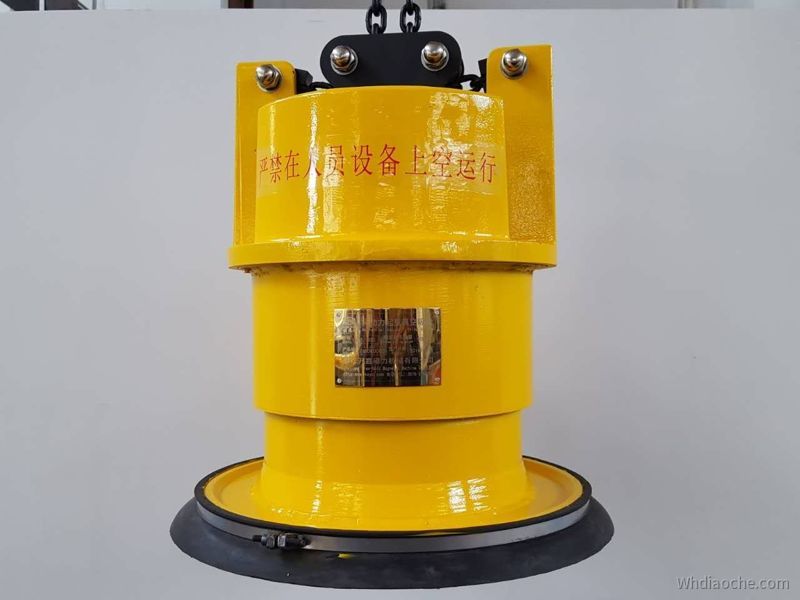

起重真空吸盤

    起重真空吸盤的自身重量，應包含在起重機的額定起重量內。即起吊重物時，一定要用重物質量與真空吸盤自身質量之和去衡量起重機是否超載。否則將造成事故。

    起重真空吸盤可以實現無損搬運，即以橡膠吸附吊重，不會因夾、鉗、鉤而損傷吊運物體表面。

    起重真空吸盤分為有泵真空吸盤和無泵真空吸盤兩種型式。有泵真空吸盤需要附加真空泵、閥等。無泵真空吸盤無須加真空泵，結構簡單，操作維修方便。國內起重真空吸盤多為無泵真空吸盤。

吊車真空吸盤工作原理的結構

    無泵真空吸盤，提動吊環和與之相連的活塞，室內產生真空，通過氣管使吸盤吸著運送的物品，架體將真空裝置與吸盤連系起來。卸載時，活塞桿下落離開活塞，真空室通過活塞桿與活塞間的環孔間隙與大氣相通。吸取物品時，活塞桿上升與活塞接觸，密封圈保持密封。活塞上升，逐步形成真空，由螺孔經氣管通往吸盤?；钊麠U與氣缸用密封片密封，保持絕對緊密，可使吸起的物品經久不落。

    真空吸盤多用鉸接裝置，可以適應物品的表面傾斜。此真空吸盤裝有特制的棘輪、棘爪裝置，可使此裝置的吸取與卸放動作自動變換，無須輔助人員幫忙。
