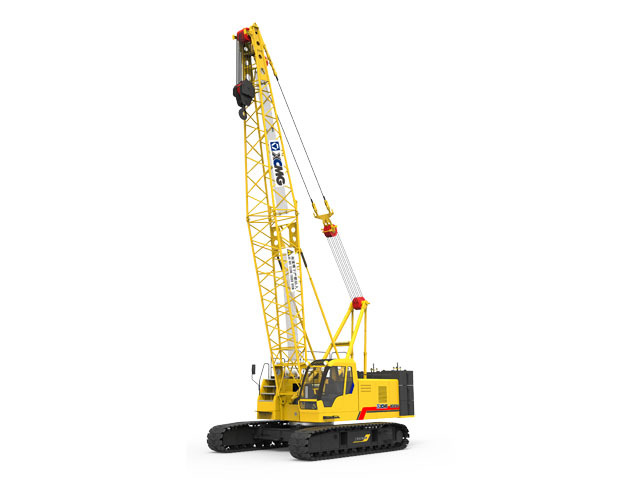

履帶式起重機-履帶吊的取物裝置之吊鉤分類

履帶吊的吊鉤

吊鉤是起重機上應用最廣泛的一種取物裝置。它具有制造簡單和適應性強的特點。

履帶吊吊鉤的分類

按其制造方法，分為鍛造吊鉤和片式吊鉤(俗稱板鉤)兩種。

鍛造吊鉤一般用20號鋼(也有用Q235，16Mn的)，經鍛造和沖壓之后退火處理，再進行機械加工。熱處理后要求表面硬度HB=95～135。鍛造吊鉤可分為單鉤和雙鉤。單鉤制造和使用均較方便，因此在起重量80t以下的起重機上應用最為普遍；雙鉤由于受力情況比較有利，常用于起重量較大或要求吊鉤受力對稱的地方(主要用在50t～l00t的起重機上)。

片式吊鉤是由每塊厚30mm的切成型板片鉚合制成的，一般用Q23s鋼板氣割出型板。主要用于冶金起重機和大起重量(75t以上)的起重機上。

按起重機鉤柱的長短，又可分為長鉤和短鉤：

吊鉤鉤身根據使用條件的不同，可制成各種不同的斷面形狀，通常有圓形、矩形、梯形和T字形等幾種，如圖1.3-9所示。一般起重機用梯形斷面的通用單鉤和雙鉤；矩形斷面的吊鉤一般為片式吊鉤，其鉤口通常裝有軟鋼墊塊，以免損傷鋼絲繩；電動葫蘆(如CD、MD型)用T字形斷面吊鉤。

吊鉤的斷面形狀

a-圓形　b-矩形　c-梯形　d-T字形

吊鉤與滑輪組的動滑輪組合為一體就成為吊鉤組。

吊鉤組有長型和短型兩種。

長型吊鉤組上面安裝均衡滑輪時，可以用于單數倍率的滑輪組，其起重量較大；

短型吊鉤組，只適用于雙倍率的滑輪組，其起重量較小。
